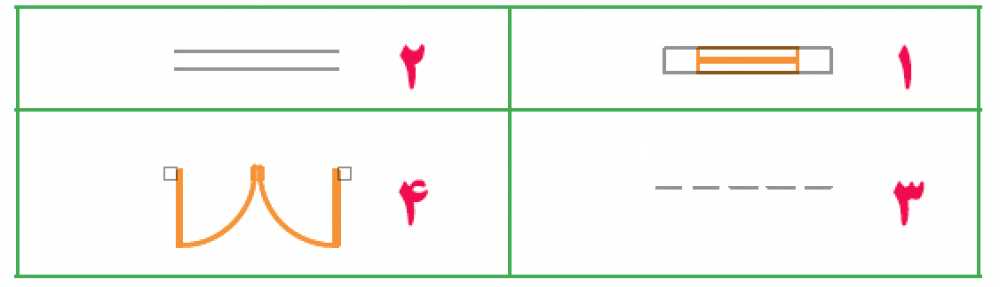

نام هر یک از علائم زیر را که در نقشههای معماری به کار میروند، بنویسید.
- ص 123 جدول 8-1
1- پنجره
۲- دیوار
۳- خط چین
۴- در
-
- علامت خط چین در نقشههای معماری به چه معنا هستند؟
- ص 123
- نشان دهندهی خطهایی هستند که در بالای سطح برش خورده وجود دارند ولی در برش ترسیم شده دیده نمیشوند.
-
نمای معماری چیست؟
- ص 124
نمای معماری همان نمای قائم در ترسیم فنی است، با این تفاوت که در نماهای معماری خطوط مخفی ترسیم نمی شوند. همچنین صفحات قائمِ مفروض، موازی با نماهای بنا در نظر گرفته می شود.
-
از نماهای معماری چه اطلاعاتی استخراج میشود؟
- ص 124
از نماهای معماری اطلاعاتی چون ارتفاع درها، پنجره ها، دیوارها، پله ها، نوع مصالح و پیش آمدگی یا فرورفتگی در سطح نما استخراج می شود.
-
- برشهای عمودی در نقشههای معماری چه کاربردی دارند؟
- ص 124
- با کمک برش عمودی میتوان نحوهی ارتباط طبقات را نشان داد.
-
اهداف اقتصادی ماکت سازی را بنویسید
- ص 124
- ماکت سازی یکی از راههای معرفی طرح به دیگران است.
- طراح با مشاهده و ارزیابی ماکت طرح، به نقاط ضعف و قوت کار خود پی میبرد و اشکالات آن را برطرف می کند.
- ساخت ماکت در مراحل مختلف طراحی از ایجاد هزینه های اضافی و اتلاف زمان جلوگیری می کند. بسیاری از تغییرات و تخریبهای پرهزینه در طرح های مختلف به دلیل نداشتن توجه کافی به اشکالات طراحی به وجود آمده است.
- اغلب کارفرمایان و اشخاص مرتبط با پروژه های معماری با نقشه ها آشنایی کافی ندارند، از این رو با نمایش ماکت ساخته شده از طرح تا حد زیادی می توانند به درک بهتری از آن ها دست یابند. به این ترتیب، ماکت سازی در تصمیم گیری و در تصویب طرح ها مؤثر واقع می شود.
-
در پروژههای معماری، ماکت چه زمانی ساخته میشود؟
- ص 124
- قبل از شروع پروژه(که براساس هدف مورد نظر انواع مختلفی دارد)
- همزمان با اجرای پروژه و برای مشخص کردن مقدار پیشرفت کار
- پس از اتمام پروژه برای معرفی طرح به دیگران
-
ماکت به چه اندازهای ساخته میشود؟
- ص 124
ماکت ها در سه اندازهٔ کوچکتر، بزرگتر و هم اندازه با اندازهٔ اصلی ساختمان یا قطعهٔ اصلی ساخته می شوند.
-
برای ساخت ماکت از چه موادی استفاده میشود؟
- ص 125
- کاغذ و مقوا
- فومها
- استایروفوم
- چوب پنبه
- پاپیه
- گل رس
- انواع خمیرها
- گچ
- چوب
- فلز
