نرمترین و پر رنگترین مدادها ................ و سختترین و کمرنگترین آنها، .............. است. برای ترسیم نقشه ها می توان از مدادهای معمولی یا ………… استفاده کرد
- ص۵۹
8B و 9H و HB
-
- دو گونیای مهم و موجود در نقشه کشی کدامند؟
- ص۵۹
- یکی گونیای معروف به ۴۵ درجه (۴۵ در ۴۵) و دیگری ۳۰ یا ۶۰ درجه (۳۰ در ۶۰) است.
-
- ابزار اندازه گیری زاویه چه نام دارد و رایج ترین آنها در نقشه کشی کدامند؟
- ص۵۹
- نقاله. نقالههای رایج در نقشه کشی ۱۸۰ و ۳۶۰ درجه هستند
-
- بزرگترین کاغد در استاندارد A کدام است؟
- ص۶۰
- A0
-
- در کشیدن خط با دست، خط افقی را از ................ به ................... و خط عمودی را از ..................... به ..................... باید کشید
- ص۶۱
- چپ به راست - بالا به پایین
-
- خطهای کوتاه را چگونه باید کشید؟
- ص۶۱
- بدون حرکت بازو و با حرکت مچ و انگشتان
-
- خط اصلی یا خط دید برای چه مواردی به کار میرود؟
- ص۶۵ شکل ۲-۶
- لبههای جسم و خطوط بیرونی تصویر
-
- خط چین یا خط ندید برای چه مواردی به کار میرود؟
- ص۶۵ شکل ۲-۶
- برای نمایش لبههای داخلی یا پشت جسم
-
- خط محور برای چه موردی به کار میرود؟
- ص۶۵ شکل ۲-۶
- نمایش محور
-
- خط نازک برای چه مواردی به کار میرود؟
- ص۶۵ شکل ۲-۶
- خطوط اندازه، هاشور، و خطوط کمکی
-

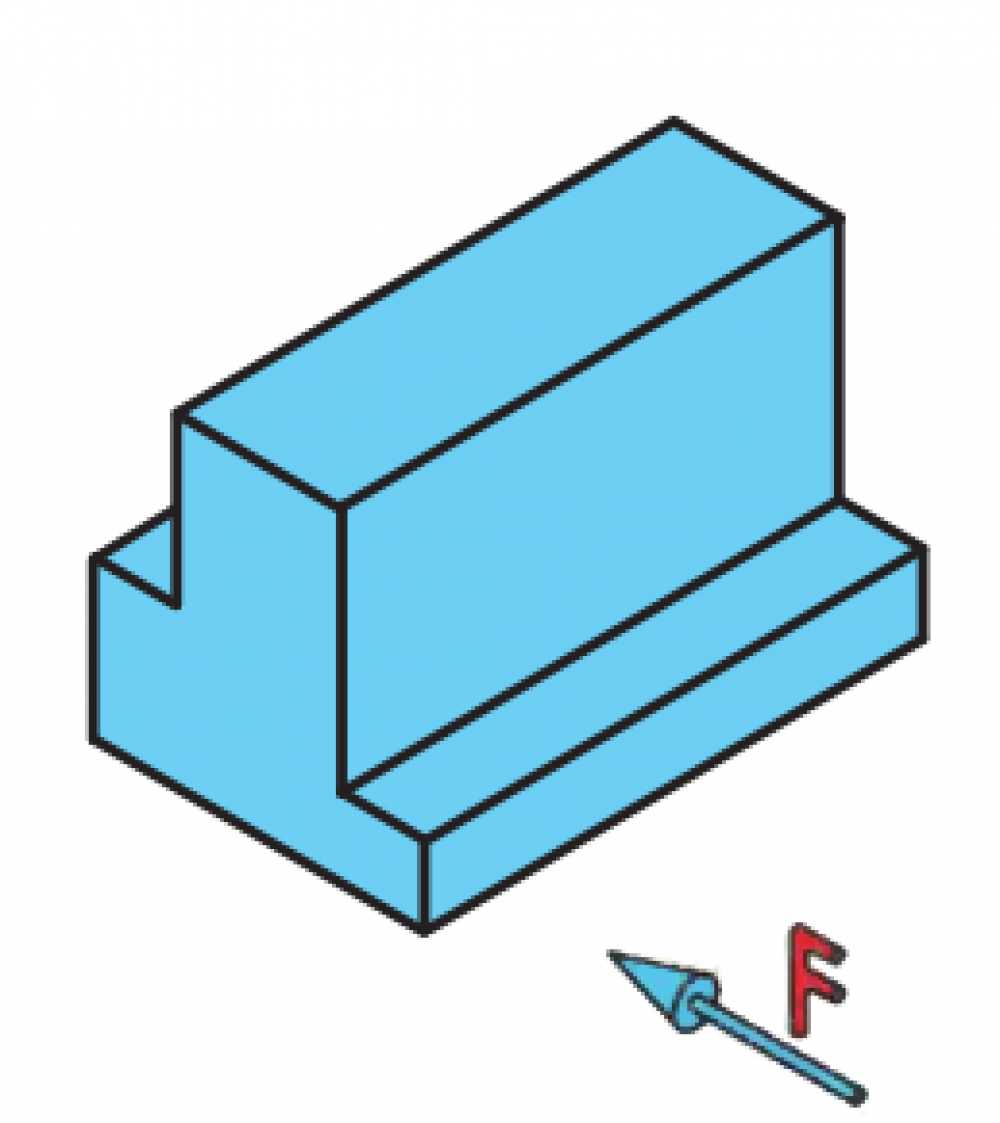

سه نمای (روبرو، جانبی و بالای) شکل زیر را رسم کنید.
- ص۶۸

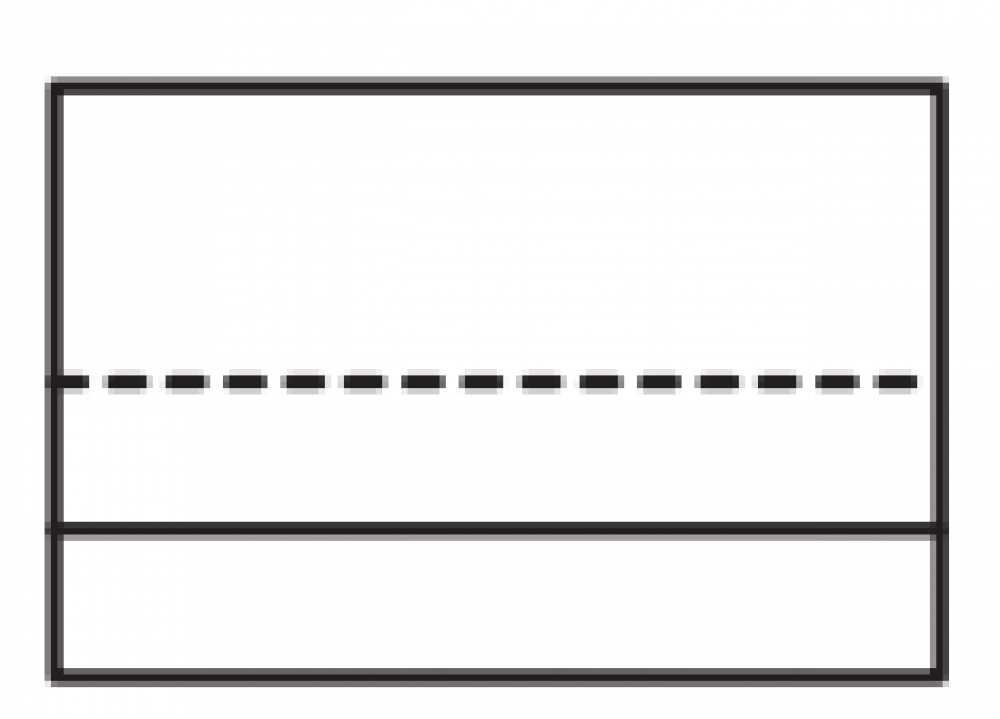

روبرو:

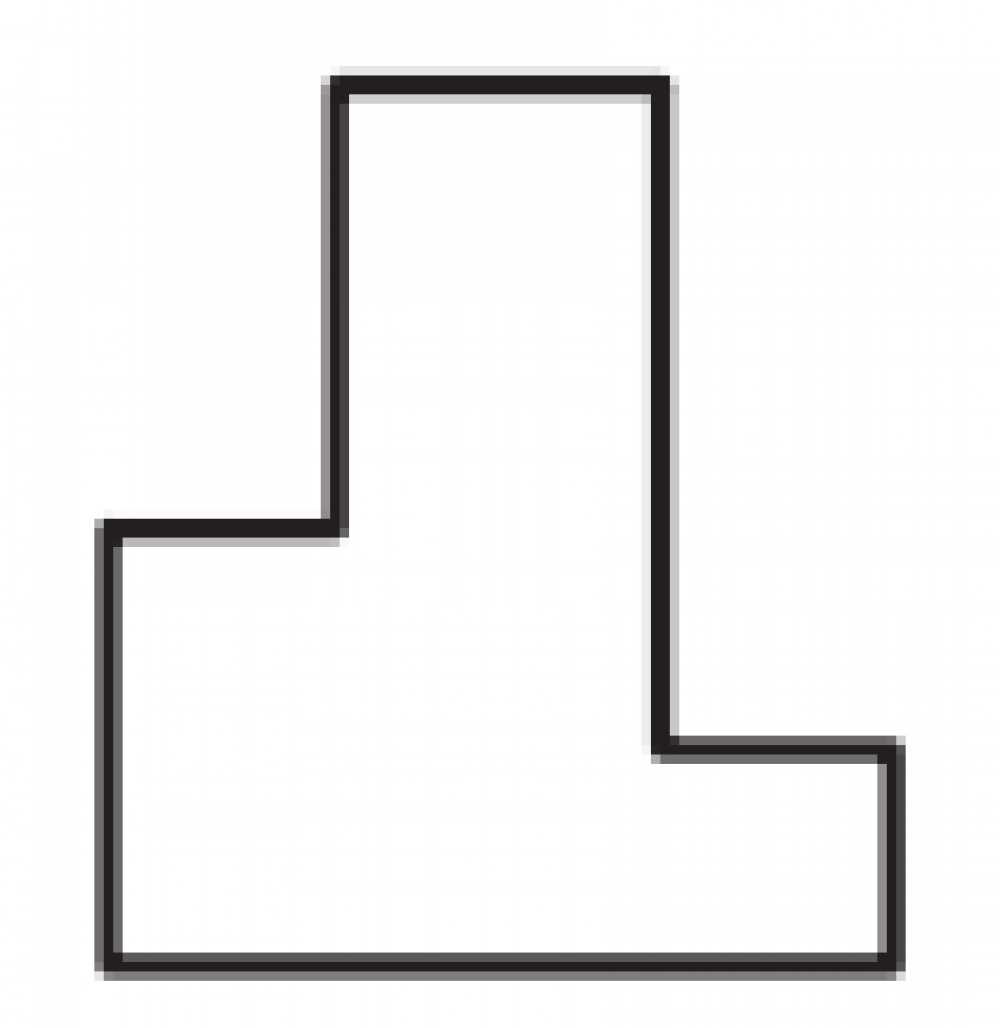

جانبی:

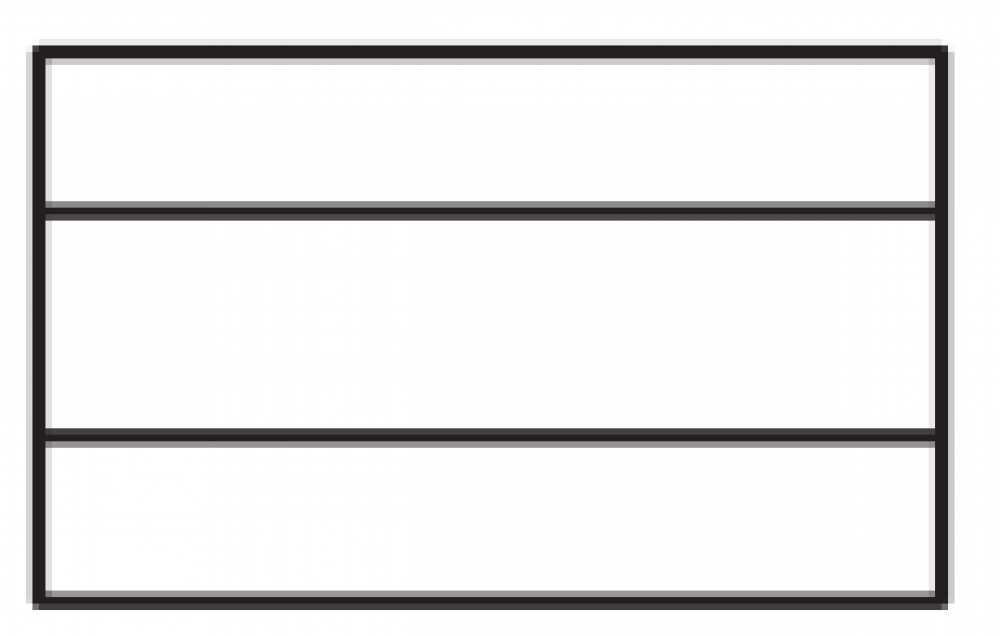

بالا:
-
- در صنعت مکانیک، معمولا واحد اندازه، .................. است بنابراین از نوشتن آن خودداری میشود
- ص۶۹
- میلیمتر
-
مقیاس چیست. رابطهی آن را بنویسید.
- ص۷۰
همیشه ترسیم تصویرهایی از جسم به اندازه واقعی (حقیقی) امکانپذیر نیست. برای ترسیم قطعات کوچکی مثل قطعات چرخ دندههای ساعت مجبورید نقشه جسم را چند برابر بزرگتر ترسیم کنید و برای قطعات بزرگی مانند میز مجبورید نقشه جسم را چند برابر کوچکتر ترسیم کنید. برای این منظور بایستی از مقیاس استفاده کنید.
-
- مقیاس واحد چیست؟
- ص۷۰
- اگر نقشه ترسیم شده دقیقا به اندازهی جسم باشد، با مقیاس واحد یا یک به یک (۱:۱) ترسیم شده است.
-
- مقیاس کاهشی چیست؟
- ص۷۰
- : اگر ابعاد قطعه بزرگ باشد، اندازههای آن به نسبت معینی کوچکتر ترسیم میشوند. به مقیاس این نقشهها کاهشی یا کوچک کردنی میگویند.
-
- مقیاس افزایشی چیست؟
- ص۷۰
- : اگر ابعاد قطعه کوچک باشد، اندازههای آن به نسبت معینی بزرگتر ترسیم میشوند. به مقیاس این نقشهها افزایشی یا بزرگ کردنی میگویند
